實用型電子負載 E-LOAD ( 2006-10-03 )

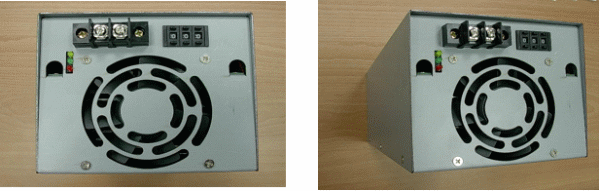

實用型電子負載 E-LOAD

.概論:
 1.實用型電子負載主要應用於電源供應器之老化測試,可規劃於老化箱(Burn-in Chamber)、
    或老化台車(Burn-in Cart)。
 2.實用型電子負載為定電流模式,可根據不同機種規格直接於電子負載上數字指撥設定,
    方便使用。
 3.LED顯示負載狀態,簡單清楚。
 4.可搭配FCT7500電源供應器自動監視系統,運用於老化過程之監控。

規格表 Spec.

FCT7120電子負載

輸入電源

220V/0.5A

操作模式

Constant Current

功率

Max. 150W

工作電壓範圍

1V at 80V

電流規格

範圍

0 ~ 25A

誤差

0.1%±0.2A

解析度

0.1A

保護功能

過電流

25A

過溫度

85℃

燈號及操作說明
(一)、指撥開關:
      有三位數由左至右分別表示電流值;左為十位數、中間為個位數、右邊為小數點下一位數。
(二)、負載規格:
      為一到八十伏特;零點一到二十五安培。(簡單說就是一個可變電阻),超過負載範圍黃燈會
      亮但不會吃載。
(三)、燈號表示:

LED綠燈

表示為E-load電源指示燈。

說明

不亮表示E-load未過電或E-load故障

LED黃燈

表示為E-load負載指示燈。

說明

電壓大於1V全亮;小於1V微亮;不亮係產品死機。

LED紅燈

表示為E-load警告指示燈。

說明

LED微亮係E-load吃電中;過熱則會全亮,需系統斷電後重新啟動方可解除。
